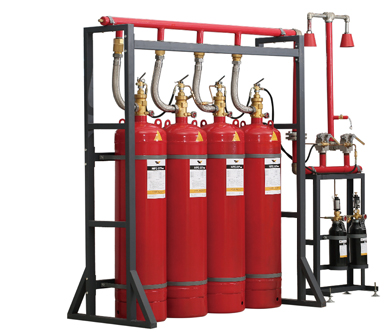

内贮压七氟丙烷灭火系统

HFC-227ea The Reservoir Pressure Automatic Fire Extinguishing System

七氟丙烷（HFC-227ea）是一种以化学灭火为主，兼有物理灭火作用的洁净气体灭火剂，（化学灭火：卤素原子活性基中以氟的自由基半径最小，能很好的捕捉燃烧中活性基H+和OH-；物理灭火：主要是冷却作用）；七氟丙烷在常温下气态，无色、无味、低毒不导电、不污染被保护对象，这对抢救性保护精密电子设备及贵重物品是有利的；储存空间小，临界温度高，临界压力低，在常温下可液化储存；施放后不含粒子或油状残余物，对大气臭氧层无破坏作用（ODP值为零），在大气层停留时间为31~42年，符合环保要求；七氟丙烷的无毒性反应（NOAEL）浓度为9%，有毒性反应（LOAEL）浓度为10.5%，七氟丙烷的设计浓度一般小于10%，对人体安全。

系统技术参数

产品型号	QMQ4.2/90N-SA	QMQ4.2/120N-SA	QMQ4.2/150N-SA
七氟丙烷灭火剂瓶组储存压力	4.2MPa
灭火剂瓶组容积	90L	120L	150L
灭火剂瓶组监测	压力表
灭火剂瓶组密封形式	膜片密封
N2驱动气体瓶组容积	4L
N2驱动气体瓶组监测	压力表
驱动气体瓶组密封形式	膜片密封
系统启动方式	自动、电气手动紧急启动、机械应急手动和紧急停止四种控制方式
瓶架形式	单排列、双排列
灭火方式	全淹没
使用环境温度	0℃~+50℃
系统延时启动时间	0~30s
启动电压、电流	DC24V，1.5A
灭火剂瓶组颜色	红
N2驱动气体瓶组颜色	黑
瓶架颜色	灰
灭火剂储瓶	焊接
驱动气体储瓶	高压无缝
重量
单排列瓶组尺寸	H=1750mm L=n*400+320mm W=850mm	H=2050mm L=n*400+320mm W=850mm	H=2000mm L=n*440+340mm W=880mm
双排列瓶组尺寸	H=1750mm L=n*400+320mm W=1140mm	H=2050mm L=n*400+320mm W=1140mm	H=2000mm L=n*440+340mm W=1200mm
喷嘴公称工作压力（MPa）	1.4±0.1MPa
集流管安全泄放装置动作压力（MPa）	7.2±0.36MPa
集流管防腐	内外热镀锌
储存容器安全泄放装置动作压力（MPa）	7.2±0.36MPa

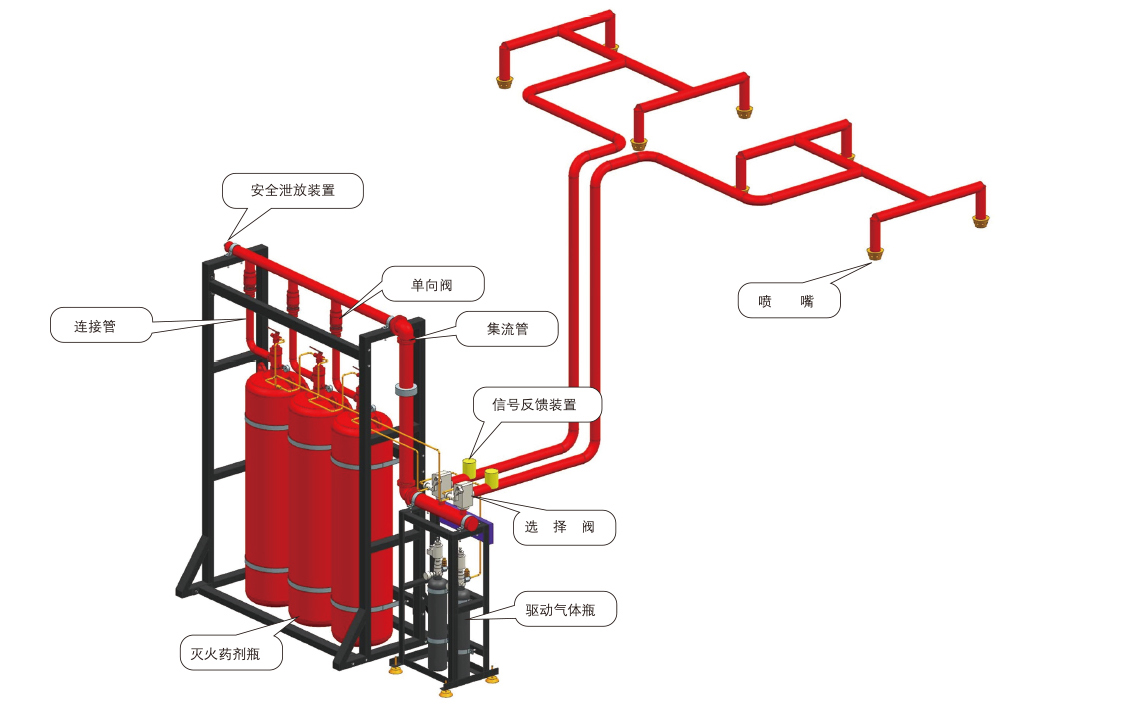

内贮压式七氟丙烷组合分配气体灭火管网轴侧图

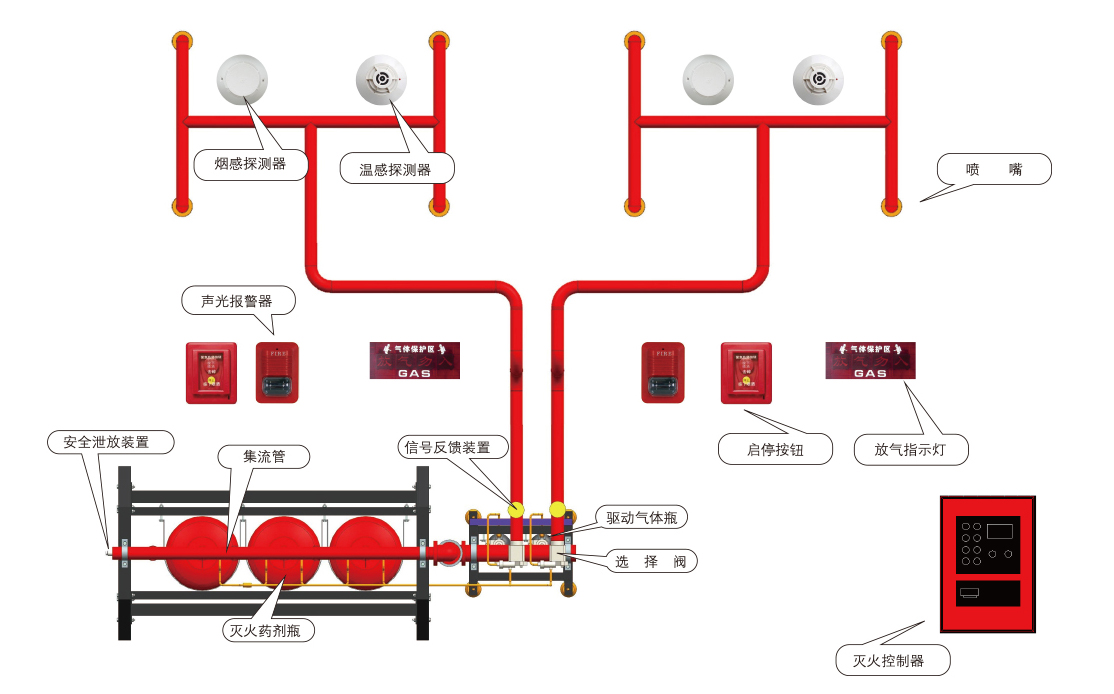

内贮压式七氟丙烷组合分配气体灭火系统原理图
